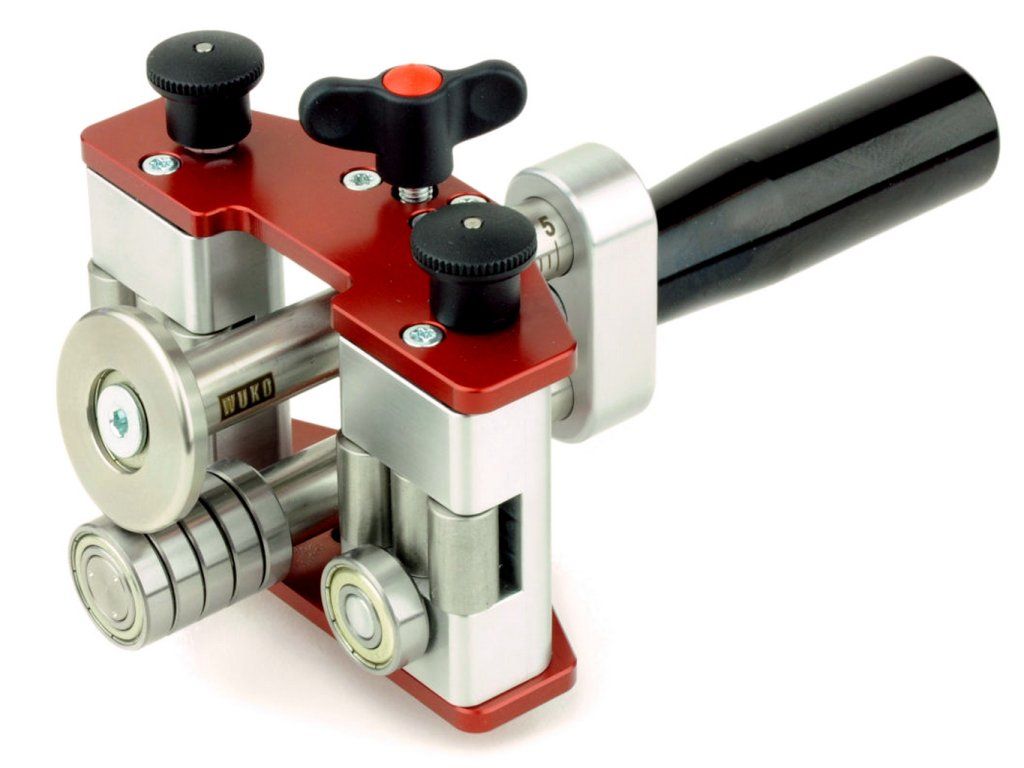

Ruční ohýbačka WUKO Bogie 9050

Ruční ohýbačka, která je vhodná pro všechny druhy ohybů - pro vnitřní i vnější oblouky, stejně jako rovné ohyby. Bogie Bender má přídavné opěrné desky, které lze nastavit tak, aby se naklonily k poloměru, který ohýbáte.

Ohýbačka WUKO Bogie Bender 9050:

• nejpropracovanější ruční ohýbačka firmy Wuko
• zvládá všechny druhy ohybů
• optimální ohyb zakřivených plechů díky s otáčením do 30°
• je určena pro ohýbání plechu od 0° do 100°
• maximální hloubka ohybu: 50 mm
• vhodná pro tvorbu zakřivené okapnice a různých krytů
• jednoduchá manipulace, výšku ohybu lze snadno nastavit

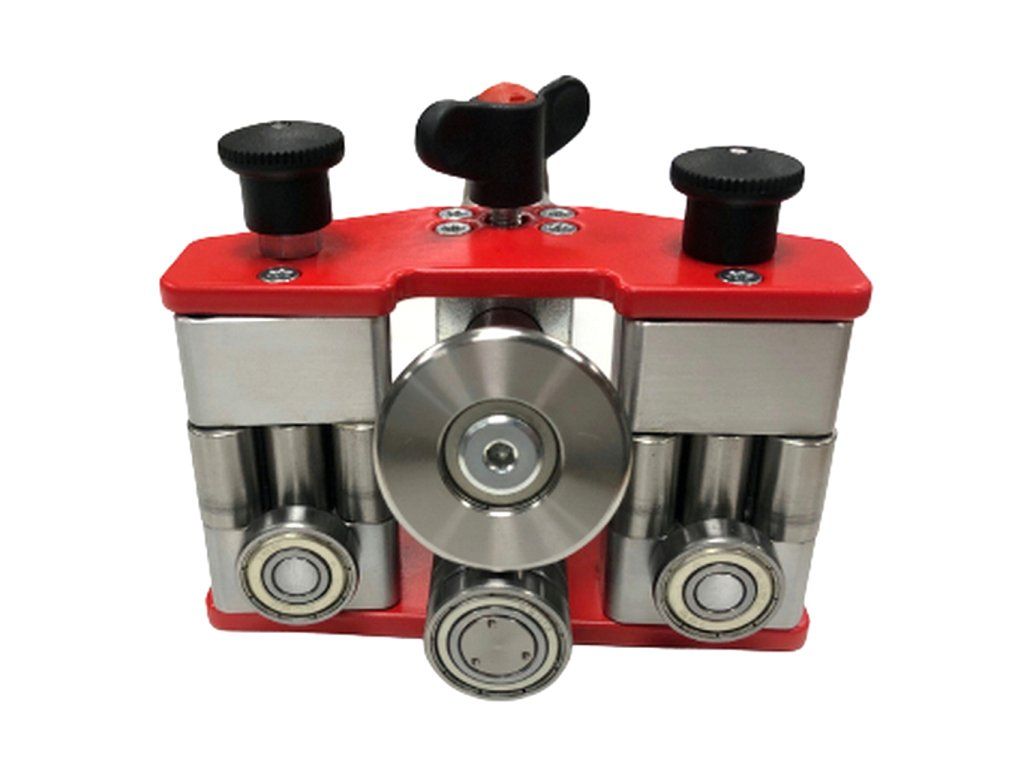

• 2 otočné klouby se 3 válečkovými dorazy poskytují vynikající stabilitu
• snadno uzamykatelné spoje pro ohýbání rovných plechů
• kuželové ohýbací kolečko pro dosažení skutečných 90° u pružných materiálů
• zamezení poškrábání lakovaných plechů
• vyrobena převážně z nerezové oceli
• odnímatelná rukojeť

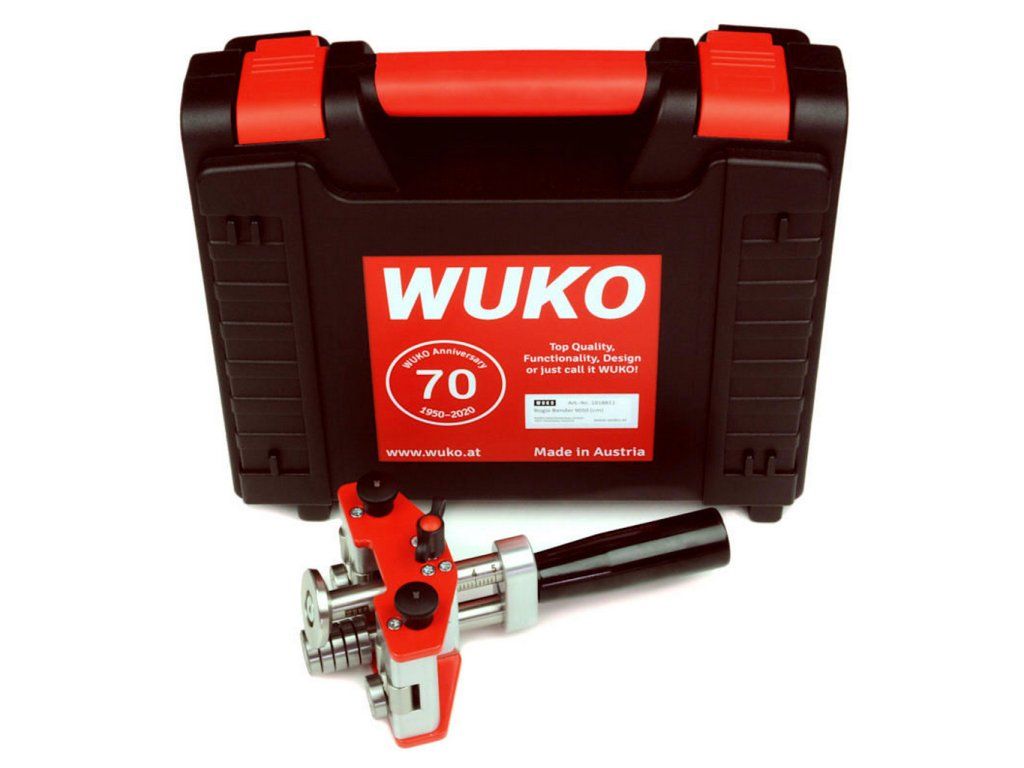

• dodávána v plastovém kufru

Nastavení pracovního režimu:

1. Ohyb rovných plechů
Dva otočné klouby nástroje upevníte během několika sekund pomocí integrovaných zajišťovacích kolíků (čepů).

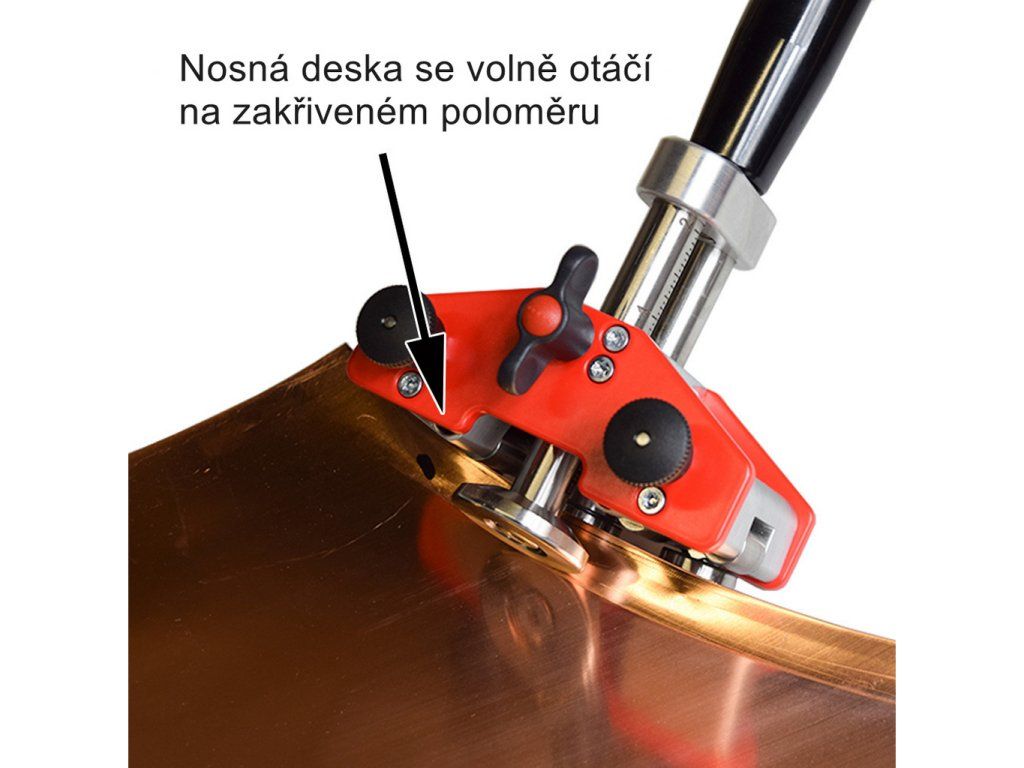

2. Ohyb zakřivených plechů
Vytáhněte dva černé knoflíky, otočte je o 30°, abyste je zajistili v horní poloze. Toto nastavení umožňuje,
aby zarážky válce sledovaly jakoukoli křivku, kterou může okraj zabrat.

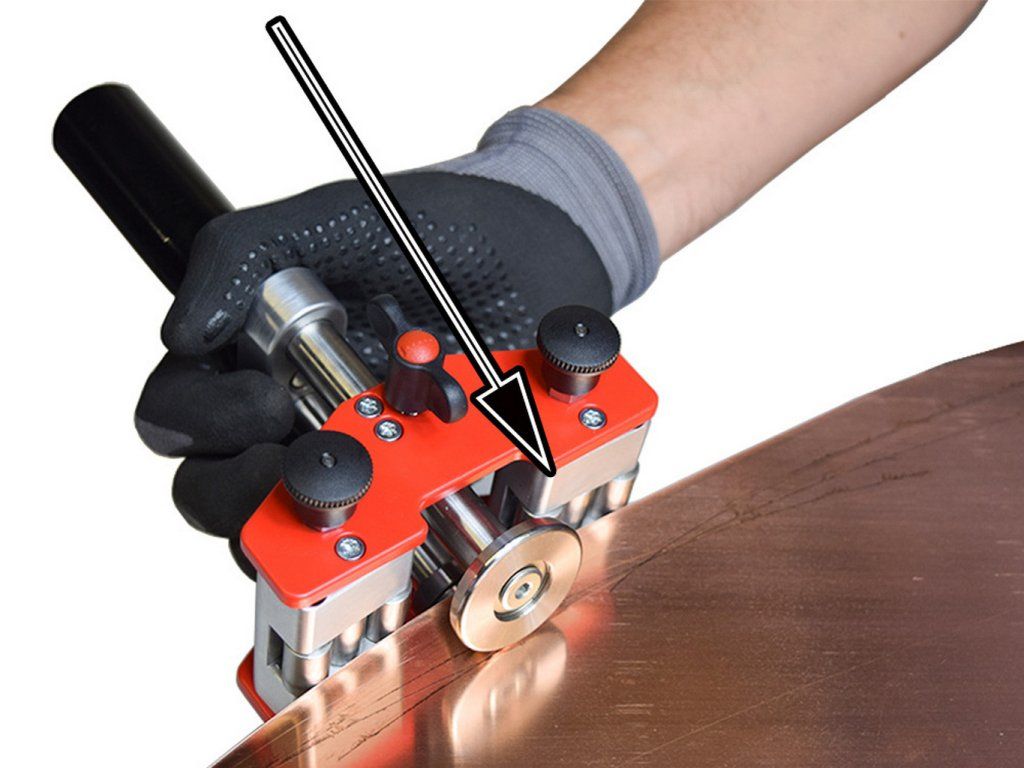

Proces ohýbání:

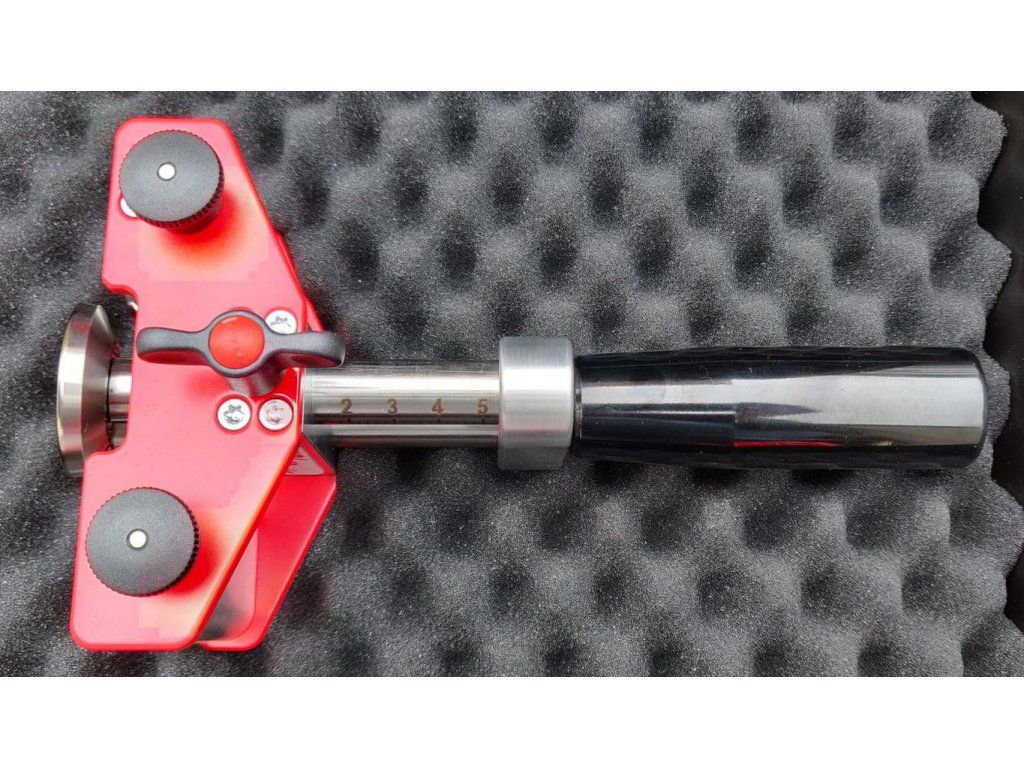

1. Nastavte výšku lemování pomocí stupnice, vložte plech mezi rolovací kolečka.
2. Šikmé ohýbací podložky směřují ve směru svislice, dorazové kladky musí být vždy v kontaktu s okrajem plechu.
3. Při pohybu vpřed a vzad lehkým tlakem ohněte plech do požadovaného úhlu.
4. Důležité: při každém průchodu projeďte celou šířku obrobku.

Výchozí pozice pro rovný ohyb: dorazové šrouby jsou utaženy a otočné klouby se nepohybují.

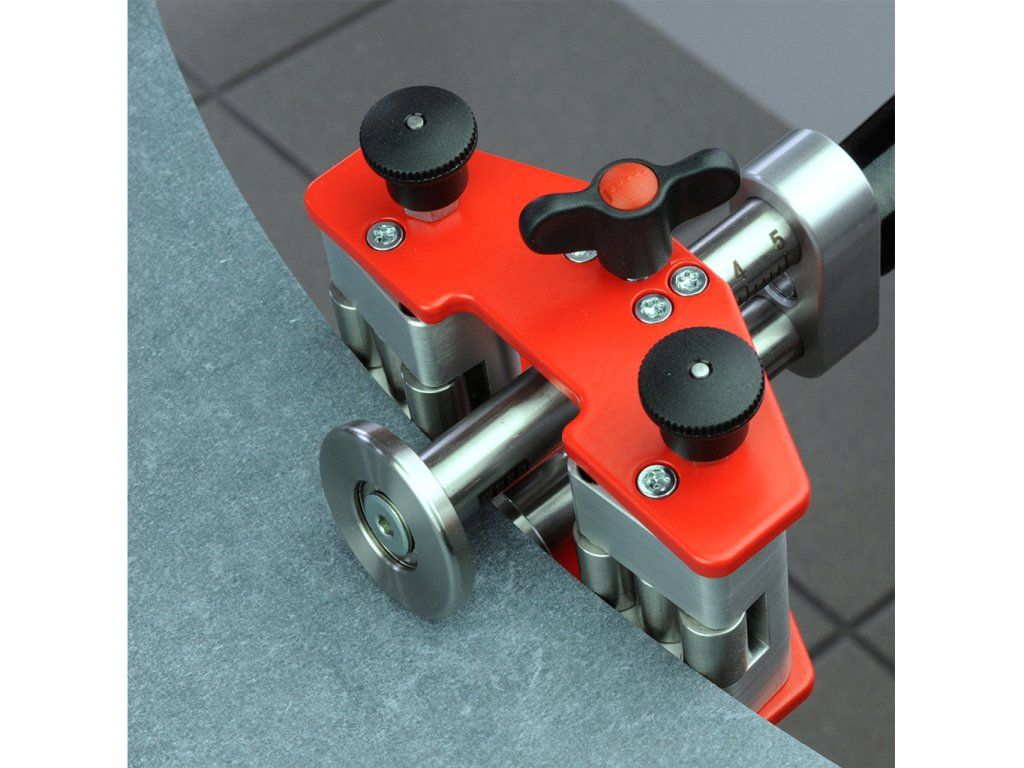

Ohyb zakřivených plechů: zajišťovací čepy jsou vytaženy a otočeny o 30°. Nyní jsou fixovány v „zatažené“ poloze a umožňují otočným kloubům a dorazovým válečkům volně sledovat zakřivené okraje plechu. Tímto způsobem je rozměrová přesnost křivek, zejména při měnících se poloměrech (vnitřní a vnější poloměr), mnohem vyšší než u běžných zařízení.

UPOZORNĚNÍ
Doporučujeme zajišťovací čepy vytáhnout v pracovní poloze ohýbačky, tj. při nastavené výšce ohybu 5-50 mm. Manipulace pohyblivých dílů v zajištěné (zamčené) poloze není vhodná.
